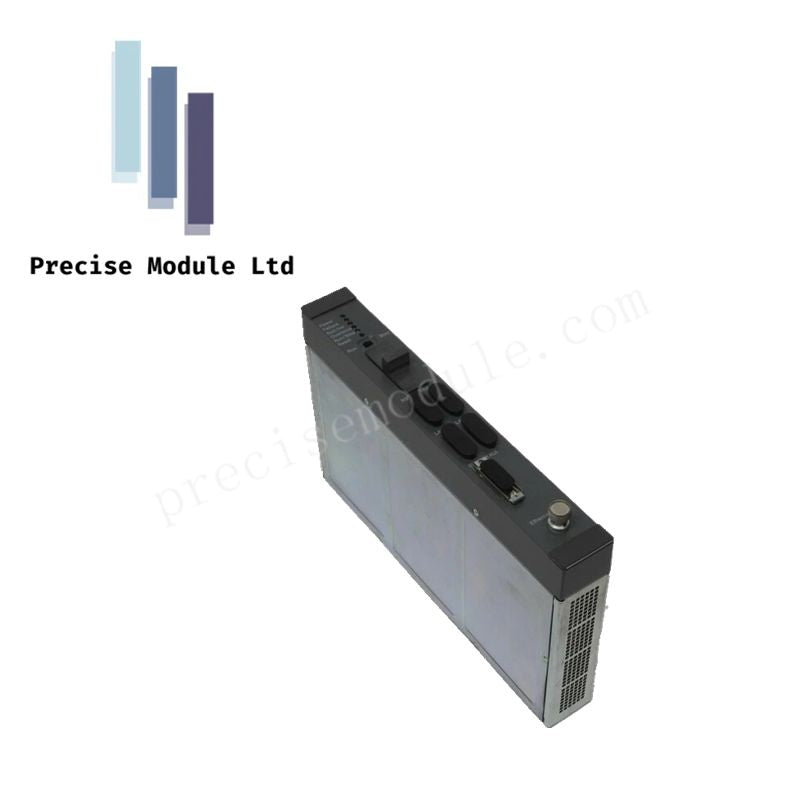

ABB DSSR120 Stromversorgungseinheit

Produktübersicht

Die DSSR120 ist ein robustes Hochstrom-DC/DC-Netzteil, das speziell für die hohen Leistungsanforderungen der industriellen Steuerungsplattformen von ABB entwickelt wurde. Dieses Modul wandelt eine standardmäßige 24-V-Industrie-Gleichstromversorgung (Eingangsspannungsbereich: 18–30 V DC) in eine präzise geregelte 5-V-Gleichstromausgangsspannung um. Es liefert bis zu 20 Ampere. DSSR120 Sie ist eine entscheidende Komponente für die Stromversorgung von Logikelektronik, Backplane-Bussen und hochdichten Prozessormodulen in SPS- und DCS-Racks. Ihre robuste interne Architektur ist für den Dauerbetrieb (24/7) ausgelegt und verfügt über ein hochwertiges Wärmemanagement, um die Stabilität auch unter Volllast zu gewährleisten.

Technische Spezifikationen

• Modellnummer: DSSR120

• Konvertertyp: Geregeltes Abwärts-DC/DC-Netzteil

• Eingangsspannungsbereich: 18 V bis 30 V Gleichstrom (Nennspannung 24 V Gleichstrom)

• Maximale Eingangsleistung: 140 W

• Geregelte Ausgangsspannung: 5V DC

• Maximaler Ausgangsstrom: 20 A

• Betriebslastbereich: 1 A bis 20 A.

• Körpergewicht: 4.54 lbs (2.06 kg)

• Montagekompatibilität: Standardmäßige ABB-Industrie-Subrack- oder Schaltschrankintegration

• Kühlbedarf: Passive Konvektion oder Zwangsluftkühlung je nach Schrankbelegung

• Interner Schutz: Integrierter Überstrom- und Überspannungsschutz

Lebenszykluszuverlässigkeit und Instandhaltung

Die DSSR120 wird häufig als Kernkomponente in vorbeugenden Wartungskits für großflächige Automatisierungssysteme eingesetzt. Da die 5-V-Schienen für die digitale Logik unerlässlich sind, enthält dieses Modul hochbelastbare Kondensatoren und schnell ansprechende Sicherungen zum Schutz vor Eingangstransienten. In vielen älteren DCS-Installationen wird die DSSR120 ist ein Standardverfahren bei Generalüberholungen alle 5 bis 10 Jahre, um sicherzustellen, dass die alternden Elektrolytkomponenten die Integrität der zentralen Verarbeitungslogik des Systems nicht beeinträchtigen.
