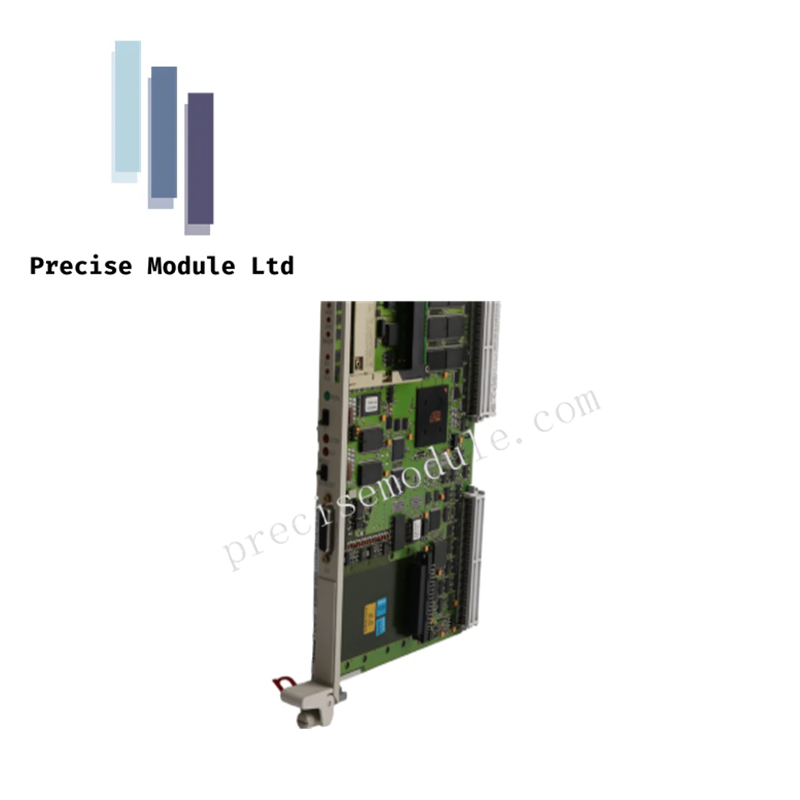

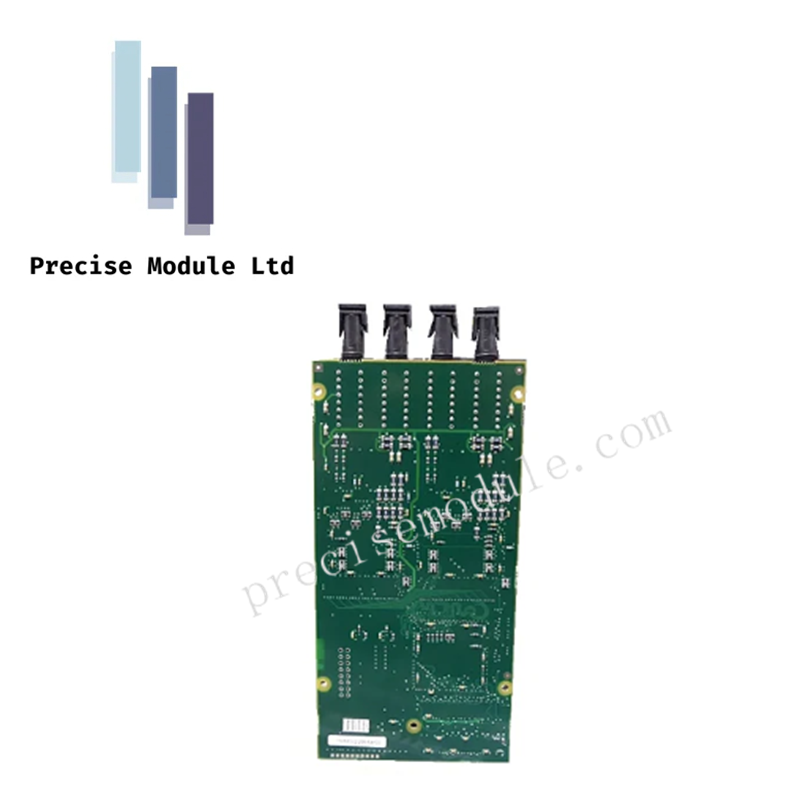

ABB CI531 3BSE003825R1 Kommunikationsmodul

Produktübersicht

Die CI531 (Artikelnummer 3BSE003825R1) ist eine leistungsstarke Kommunikationsschnittstelle, die ABB-Industriesteuerungssysteme mit externen Netzwerken und Geräten von Drittanbietern verbindet. Dieses Modul ist für eine nahtlose Integration konzipiert und bietet robuste Unterstützung für die weit verbreiteten Modbus TCP / IP Protokoll. Durch die Ermöglichung eines hochzuverlässigen Datenaustauschs über die RS-485-physikalischen Schichten wird das CI531 Ermöglicht die Anbindung von Steuerungen an eine Vielzahl von Messgeräten, Antrieben und Sensoren. Das Modul arbeitet mit einer energiesparenden 12-V-Gleichstromarchitektur und ist auf optimale Effizienz ausgelegt, während es gleichzeitig die für den industriellen Dauereinsatz erforderlichen robusten Umgebungsbedingungen erfüllt.

Technische Spezifikationen

• Modellnummer: CI531

• ABB-Teilenummer: 3BSE003825R1

• Kommunikationsprotokoll: Modbus TCP / IP

• Physikalische Schnittstelle: RS-485

• Datenübertragungsrate: 9600 bps (Standard für industrielle Stabilität über große Entfernungen)

• Nennbetriebsspannung: 12 V DC (Isolationsunterstützung bis zu 250 V DC)

• Leistungsaufnahme: ≤ 1 W (extrem geringer Wärmebedarf)

• Umweltbewertung: IP20 (Gehäuseschutz)

• Thermischer Betriebsbereich: -20 ° C bis + 60 ° C (-4 ° F bis 140 ° F)

• Feuchtigkeitstoleranz: 5 % bis 95 % RH (nicht kondensierend)

• Abmessungen: 12.5 2 cm x cm x cm 26

• Nettogewicht: 0.145 kg

• Softwareumgebung: Kompatibel mit VxWorks- und Wind River-basierten Steuerungsarchitekturen

Industrielle Vernetzung und Konnektivität

Die CI531 ist eine entscheidende Komponente für „Verteilte Intelligenz“ in modernen Fabrik- und Kraftwerksumgebungen. In Anwendungen, in denen eine zentrale SPS Daten von geografisch verteilten Leistungszählern oder Motorstartern erfassen muss, CI531 Es dient als Übersetzungs-Gateway. Die Unterstützung von Modbus TCP/IP gewährleistet die sichere Datenübertragung über standardmäßige Ethernet-basierte Industrienetzwerke. Darüber hinaus bietet die maximale Betriebsspannung von 250 V DC des Moduls zusätzliche elektrische Ausfallsicherheit und schützt den Kommunikationsbus vor Gleichtaktspannungsspitzen, die häufig in Motorsteuerzentren mit hoher Leistung auftreten.
